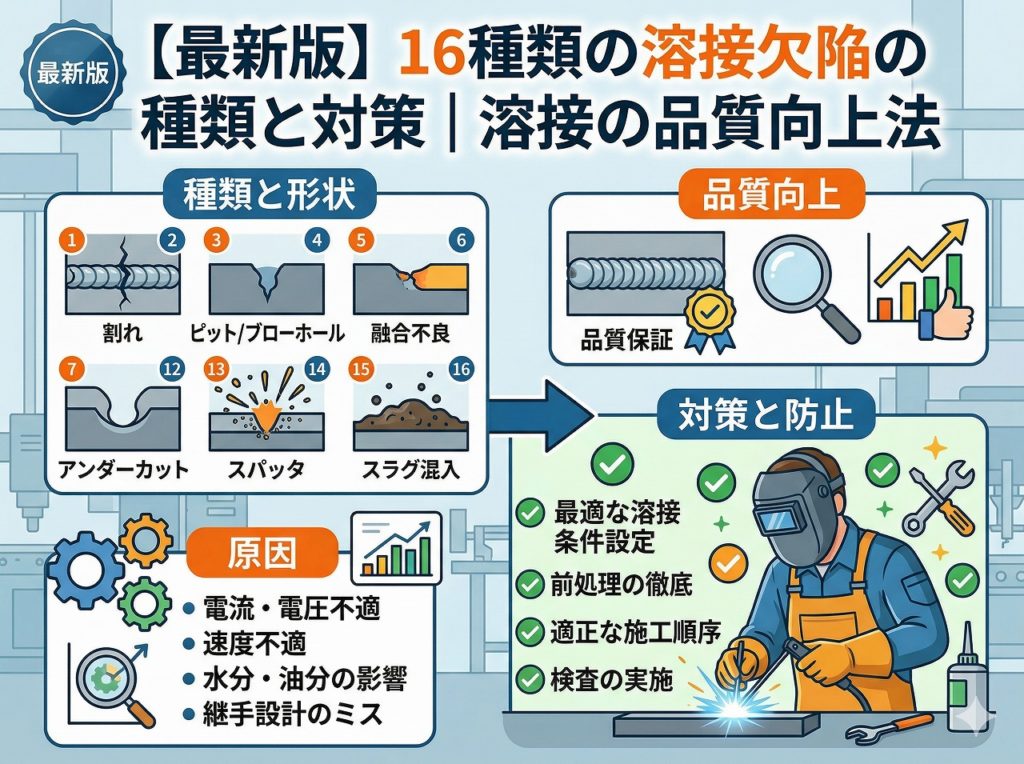

【最新版】16種類の溶接欠陥の種類と対策｜溶接の品質向上法
溶接欠陥の基本知識
溶接欠陥とは何か
溶接欠陥とは、溶接部に本来求められる強度や性能を満たさない不具合を指します。欠陥が存在すると、接合部の信頼性が低下し、構造物全体の安全性に影響を及ぼす可能性があります。
代表的な欠陥には、表面に小さな穴が生じるピット、接合部分にひび割れが発生するクラック、スラグが内部に残るスラグ巻き込みなどがあります。
これらは溶接時の冷却速度や溶接機の出力条件が不適切な場合、あるいは母材や溶接棒の状態が不十分な場合に発生しやすい傾向があります。
原因と欠陥の種類を結びつけて理解することで、溶接品質の基礎知識を押さえることができます。
溶接欠陥の重要性
溶接欠陥は、見た目の問題にとどまらず、構造物の安全性に直結する重要な要素です。
例えば、電流不足や溶接条件の不適切さによって発生した欠陥は、応力集中の原因となり、負荷がかかった際に破損や事故を引き起こすリスクがあります。
特に建築物や橋梁、圧力容器などでは、人命に関わる重大事故に発展する可能性も否定できません。
また、欠陥による強度不足が発見されれば、再溶接や補修が必要になり、工期の遅延や追加コストが発生します。
TIG溶接をはじめとした高精度な工法でも例外ではなく、十分な条件設定と管理が欠かせません。
溶接欠陥は安全性と経済性の両面で大きな影響を与えるため、十分な理解と予防策が必要です。
溶接欠陥の種類
表面欠陥の概要
表面欠陥とは、溶接部の外観に現れる不具合を指し、誰でも目視で確認できるのが特徴です。
代表的なものに、溶接金属に割れが生じるクラック、表面に小さな穴ができるピット、スラグが残留して固着するスラグ巻き込みがあります。
これらの欠陥は形状や仕上がりの問題だけでなく、応力が集中しやすい部分を生み出すため、強度や耐久性に大きな影響を与えます。
例えばクラックは部分的な破断を引き起こす危険があり、ピットは腐食の起点となることがあります。
対策としては、適切な溶接条件の設定や母材の前処理を徹底することが欠かせません。
表面欠陥の概要を理解することは、欠陥の早期発見と予防に直結します。
内部欠陥の概要
内部欠陥は、外観からは分かりにくく、溶接部の内部に隠れて存在する不具合を指します。
代表的な例には、ガスが混入してできる気孔、金属同士が十分に融合しない未溶融、組織が偏った状態で固化する偏析などがあります。
これらの欠陥は見た目に現れないため発見が遅れやすく、内部の状態が悪いまま使用されると、強度低下や突然の破損を引き起こすリスクがあります。
検出方法としては、超音波探傷試験やX線検査といった非破壊検査が有効です。
対策としては、適切な溶接材料の選定、施工時の条件管理、そして熟練した技術の提供が重要です。
内部欠陥は外観検査だけでは見落とされがちなため、確実な検査体制を整えることが求められます。
代表的な表面欠陥
アンダーカットの特徴と影響
アンダーカットとは、溶接ビードの端部が削られたようになり、母材と溶接金属の境界に溝が生じる現象を指します。
断面を観察すると、金属が不足している部分が確認できるのが特徴です。この欠陥があると、応力が集中しやすくなり、接合部の強度や耐久性が低下します。
特に荷重が繰り返し加わる部位では、クラックの起点となる可能性が高まります。
防止策としては、適切な溶接速度の維持や電流の調整、溶接姿勢の見直しが効果的です。
アンダーカットは外観上も分かりやすいため、検査段階で見逃さず、他の欠陥と同様に丁寧な対策を講じる必要があります。
オーバーラップの原因と対策
オーバーラップは、溶融金属が母材表面に盛り上がって固まり、十分に融合せず接合が不完全になる現象です。
アーク操作が不適切であったり、溶接速度が速すぎる場合に発生しやすい欠陥です。また、溶接角度が適切でないことも大きな原因となります。
オーバーラップが生じると、強度不足や応力集中といった問題が発生し、溶接部全体の信頼性を損ないます。
対策としては、アークの安定化、ルート間隔の調整、適切な溶接条件の設定が有効です。
さらに、技術者が溶接動作を丁寧に見直すことで、再発防止につながります。
ピンホールの発生メカニズム
ピンホールとは、溶接部に生じる微細な穴のことで、ピットや気孔の一種です。
発生の主な原因は、母材や溶加材に付着した水分や油分、不純物です。溶接中にこれらがガス化し、急冷されることで小さな空隙として残ります。
また、溶接環境の湿度が高い場合や、適切な保管が行われていない材料を使用する場合にも生じやすい現象です。
ピンホールは位置や数によって強度や気密性に悪影響を及ぼすため、事前の清掃や乾燥を徹底することが重要です。
適切な溶接条件を選択し、発生を最小限に抑えることが予防策となります。
内部欠陥の詳細
ブローホールの原因と影響
ブローホールとは、溶接金属内部に生じる空洞（気泡）のことを指します。
溶接中に発生したガスがシールドされずに溶融金属内に捕捉され、冷却時にそのまま残ることで形成されます。
主な原因としては、母材や溶加材の表面に油分・水分・錆が残っている場合や、溶接電流や速度の設定が不適切な場合が挙げられます。
ブローホールが大きくなると強度の低下や応力集中を引き起こし、構造物全体の信頼性を損なうため、発生を防ぐことが重要です。
スラグ巻き込みのリスク
スラグ巻き込みとは、溶接中に生成されたスラグが金属内に残留し、欠陥として固着する現象です。
特に溶接速度が速すぎる、溶接角度が不適切である、あるいは溶接パス間でスラグを十分に除去しない場合に発生しやすくなります。
スラグが付着したまま凝固すると、強度不足や割れの起点になるため、信頼性を大きく損ねます。
防止策としては、適切な溶接姿勢・条件を守ること、パスごとにしっかりと清掃を行うことが有効です。
融合不良とその対策
融合不良とは、母材と溶接金属が十分に結合せず、接合部に不連続が残る現象を指します。
原因としては、母材表面の清浄不足、電流や熱量不足、または溶接速度が速すぎることが挙げられます。
この欠陥が発生すると、強度低下や早期破損につながり、製品全体の性能を損ないます。
対策としては、前処理で油や錆を除去すること、適切な溶接条件の設定、技術者による溶接操作の精度向上が不可欠です。
それぞれの原因を的確に把握し、日常の作業手順に組み込むことが求められます。
溶込不良のメカニズム
溶込不良とは、溶接金属が母材に十分に浸透せず、溶け込みが不足することで発生する欠陥です。
主な原因は、電流不足や溶接速度の過剰、あるいはアークが浅すぎる場合です。この状態では母材との凝固境界に空隙が残り、応力集中や収縮による割れの要因となります。
溶込不良を防ぐには、溶接電流や速度を適切に調整すること、さらに母材とアークの距離を安定させることが重要です。
溶融状態をしっかり管理し、均一な溶け込みを確保することで、信頼性の高い接合を実現できます。
溶接欠陥の検出方法
非破壊検査の種類
溶接欠陥を検出する方法の中でも、非破壊検査は強度を損なわずに内部や表面の欠陥を確認できる点で非常に重要です。
代表的な方法には、超音波検査・放射線検査・磁粉探傷があります。
超音波検査は、音波を利用して内部の状態を分類・評価する方法で、小さな欠陥でも高い精度で検出できるのが特徴です。放射線検査はX線やγ線を用い、厚みのある材料でも内部の欠陥を視覚的に確認できるため、重要構造物の検査に広く行われています。
磁粉探傷は磁場を利用し、鉄系材料の表面や表層近くの欠陥を敏感に捉えることができます。
これらを一覧として整理し、目的や条件に応じて適切に検査方法を選択することが欠陥検出の精度向上につながります。
目視検査の重要性
目視検査は、溶接後に最初に行う基本的な確認作業であり、多くの現場で日常的に実施されています。
初期検査としての役割は大きく、外観の異常や表面の欠陥を早期に発見できれば、後の大規模修正や再加工を防ぐことが可能です。
例えば、溶接ビードの形状、色調、溶接速度によるムラなどを確認することで、十分な品質判断が行えます。
目視検査は特別な装置を必要とせずコストも低いため、効率的に品質を確保できる点が強みです。
欠陥を高い確率で早期発見し、全体の工程におけるコスト削減や納期短縮につなげるため、必ず押さえておきたい検査方法のひとつです。
溶接欠陥の対策と予防
適切な溶接条件の設定
溶接欠陥を防ぐためには、作業前に条件を適切に設定することが欠かせません。
まず、溶接電流は母材の種類や厚さに合わせて調整し、金属が過剰に加熱されないようにする必要があります。
次に、溶接速度を一定に保ち、過度な高温や温度ムラを防ぐことで安定したビード形成につながります。
また、シールドガスの流量が不十分だと酸化や不純物の混入が起こりやすいため、液化ガスの流れを確認し、適切な保護を行うことが重要です。
これらの方法を実践することで、欠陥の発生を最小限に抑えることが可能になります。
材料選定と前処理の重要性
使用する材料の選定や前処理も、溶接品質に大きな影響を与えます。
まず、母材と溶接材料が互換性を持つかどうかを確認し、適切な材料を選ぶことが基本です。
さらに、溶接面の表面に油分や水分、汚れが残っていると欠陥の原因となるため、前処理によって清浄度を確保することが重要です。
グラインダーやブラシによるクリーニング、溶剤を使った脱脂など、材料や用途に応じた方法を理解して実施しましょう。
前処理を徹底することで、3D構造を持つ複雑な部品でも安定したビード形成が可能となり、欠陥発生のリスクを大幅に低減できます。
溶接技術の今後は？
自動化技術の導入
溶接分野では、自動化技術の導入が進み、作業効率と品質の両立が実現しつつあります。
代表的なメリットは、溶接条件のばらつきが減少し、常に安定した品質を確保できる点です。
また、人手不足が深刻化する中で、自動化機器を使用することで生産性を維持できるのも大きな利点です。
将来的には、さらに高度なセンサーや情報処理技術と組み合わせることで、より柔軟かつ高効率な溶接が可能になると期待されています。
AIによる品質管理の可能性
AI技術は、品質管理の領域においても重要な役割を果たすことが期待できます。
AIは膨大な溶接データを解析し、欠陥の兆候や不具合の発生傾向を自動で検出できるのが特徴です。
の技術の進化により、溶接品質の安定性が飛躍的に向上するとともに、今後はAIが設計段階から生産まで一貫して品質を保証する仕組みが構築されるでしょう。
品質管理の未来は、AIの活用によって新たなステージへと進むと考えられます。
よくある質問（FAQ）
Q1. 溶接欠陥とは具体的に何を指しますか？
A1. 溶接欠陥とは、溶接部に生じる不具合や異常を指します。表面に現れるクラックやピンホールだけでなく、内部に発生するブローホールや融合不良も含まれます。欠陥があると強度や耐久性が低下し、安全性にも影響します。
Q2. 溶接欠陥の主な原因は何ですか？
A2. 主な原因には、溶接電流や速度の不適切な設定、母材やワイヤの表面汚れ、水分や不純物の混入、シールドガスの不足などがあります。また、作業者の技術不足や環境条件も大きく影響します。
Q3. 溶接欠陥はどのように検出しますか？
A3. 欠陥の検出方法には、目視検査、超音波探傷、放射線透過検査、磁粉探傷などの非破壊検査が用いられます。欠陥の位置や大きさ、種類によって最適な検査方法を選ぶことが重要です。
Q4. 溶接欠陥を防ぐにはどうすればよいですか？
A4. まずは適切な溶接条件を設定することが基本です。さらに、母材や溶接ワイヤの表面を清浄に保ち、前処理をしっかり行うことが欠陥防止につながります。また、自動化技術やAIによる品質管理を取り入れることで、人為的ミスを減らすことも有効です。
Q5. 欠陥が見つかった場合の対処方法はありますか？
A5. 欠陥の種類や大きさによりますが、研削や補修溶接によって修正することが可能です。ただし、重大な欠陥は再溶接や部品交換が必要になる場合もあります。早期発見と適切な処置がコスト削減と安全性確保の鍵です。
まとめ
溶接欠陥は、表面に現れるものから内部に潜むものまで多様であり、その原因や影響もさまざまです。
欠陥が放置されると、構造物の強度や安全性が低下し、重大な事故や経済的損失につながる可能性があります。
だからこそ、欠陥の種類や特徴を理解し、適切な検査方法を活用して早期に発見することが重要です。
また、溶接条件の最適化や材料の前処理、自動化技術やAIを活用した品質管理など、予防と改善の取り組みを組み合わせることで、欠陥を最小限に抑えることができます。
溶接の品質向上は、安全性と信頼性の確保だけでなく、コスト削減や生産性向上にも直結するため、現場における継続的な工夫と取り組みが求められます。
