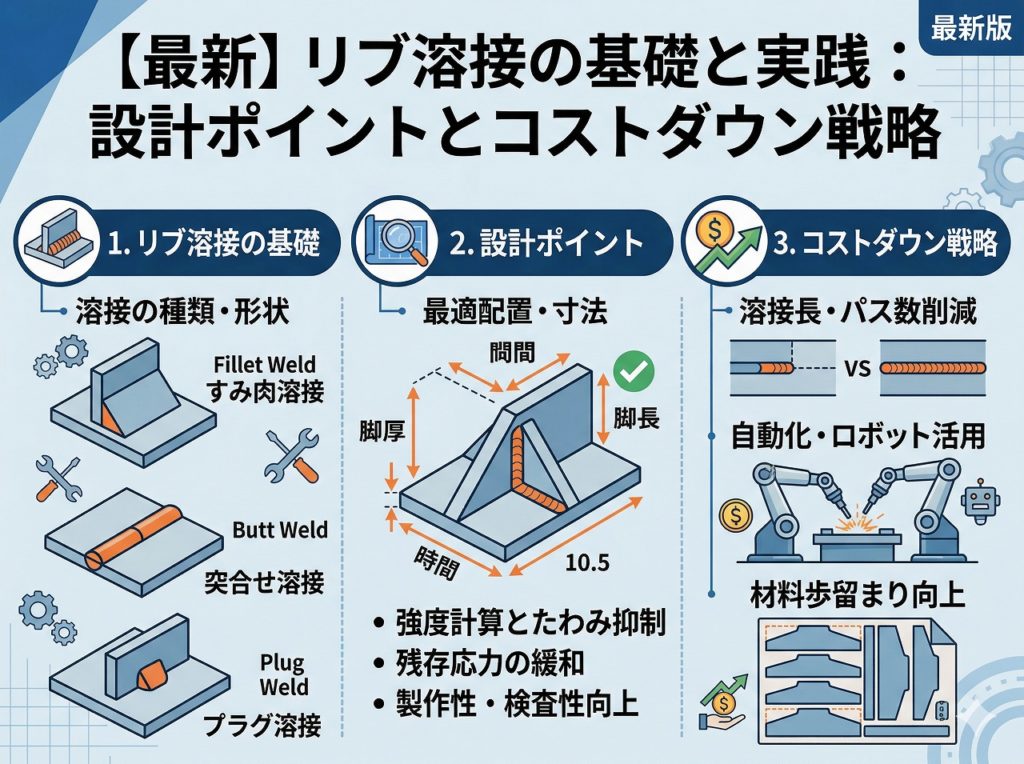

【最新】リブ溶接の基礎と実践：設計ポイントとコストダウン戦略
リブ溶接の基礎知識
リブ溶接とは何か
リブ溶接とは、部材に「リブ」と呼ばれる補強材を溶接して取り付けることで、構造物の強度や剛性を高める技術です。
鋼板やアルミ板など幅広い金属板金に利用され、フレームやブラケット、カバーなどの部品に応用されます。
工程は、図面作成→材料準備→溶接→検査という流れで進み、安定した品質を確保します。
リブ溶接の利点と用途
リブ溶接の利点は、部材の強度や剛性を効率的に向上できる点です。
薄板でも補強によって耐久性を確保でき、軽量化やコスト削減にもつながります。
用途としては、自動車や航空機のフレーム、産業機械のベース部品、建築構造物など幅広く活用されています。
他の溶接法と比べて、点溶接は局所的固定、TIG溶接は仕上がりの美しさに優れますが、リブ溶接は強度とコストバランスを両立できる点で特長的です。
リブ溶接の設計と実施
リブ溶接における設計ポイント
設計段階では、まず材料選定が重要です。用途に応じて鋼板、ステンレス、アルミなどを選びます。
次にリブの配置と形状を工夫し、応力を分散させることで歪みや破損リスクを減らせます。
さらに溶接強度の確保には、接合部の寸法や板厚を適切に設計し、必要に応じて3D設計やシミュレーションを活用すると効果的です。
リブ溶接における歪み対策
リブを溶接すると、熱によってどうしても歪みが発生します。
そのため、設計段階で削り代を考慮した厚み設定を行うことが重要です。
例えば、最終的に12mmの厚みが必要なプレートであれば、14mmで設計し、溶接後に2mmを切削して直角度を確保します。
これにより、不要な歪み取り作業を省略でき、加工時間とコストを大幅に削減できます。
リブ溶接を用いる構造物では、強度と精度の両立を意識した設計が不可欠です。
リブ溶接の実施手順と注意点
実施時には、まず準備作業を徹底します。
表面処理を行い、清浄な状態を確保することが重要です。
次に、部品の寸法や精度に応じて適切な溶接技術（TIG/MAGなど）を選択し、条件を設定します。
最後に、安全対策として防護具の着用や換気設備を整えることで、品質と安全を両立できます。
よくある質問（FAQ）
Q1. リブ溶接とは？
A. 補強材（リブ）を母材に溶接して強度や剛性を高める方法です。
Q2. どんな材料に使える？
A. 鋼板、ステンレス、アルミなど。用途に応じて最適な材料を選びます。
Q3. リブ溶接のメリットは？
A. 薄板でも高い剛性を確保でき、軽量化とコスト削減が可能です。
Q4. 歪みはどう防ぐ？
A. 削り代を考慮した厚み設計を行い、溶接後に仕上げ加工するのが効果的です。
Q5. どんな分野で使われる？
A. 自動車、航空機、建築構造、産業機械など幅広い分野で利用されています。
まとめ
リブ溶接は、補強材を活用して強度と剛性を高める有効な方法です。
自動車や航空機、産業機械など幅広い分野で活用され、軽量化やコスト削減に大きく貢献しています。
設計段階では材料やリブ配置だけでなく、熱による歪みを考慮した厚み設定や削り代設計を行うことで、精度と効率を両立できます。
さらに、適切な手順と安全対策を徹底することで、安定した品質を実現できます。
リブ溶接の基礎から設計・実施・歪み対策まで理解することで、より信頼性の高い製品づくりにつながります。
