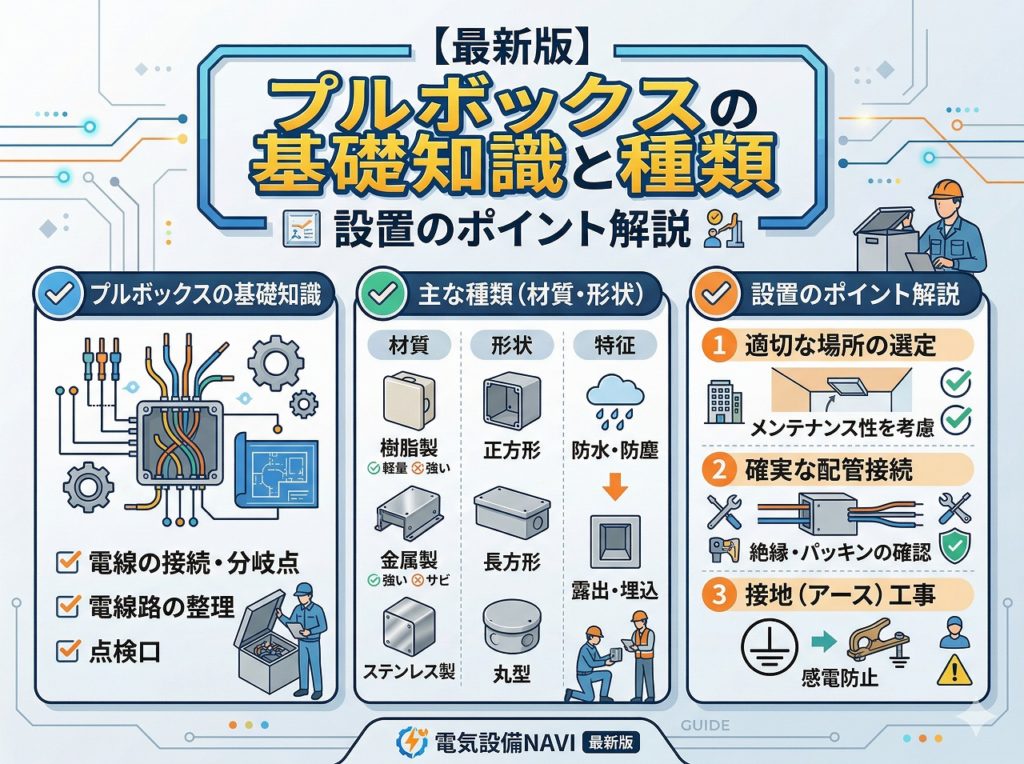

【最新版】プルボックスの基礎知識と種類｜設置のポイント解説
プルボックスとは？
プルボックスの基本概念
プルボックスとは、電線管の途中に設けられる箱状の部材で、電線を引き込んだり方向転換したりする際に利用されます。
構造はシンプルで、箱本体とふた（カバー）で構成され、内部に余裕を持たせることで電線の引き回しや結線作業を容易にします。
電線管同士の接続部分にプルボックスを配置することで、電線の引張り負荷を分散させることができ、施工性が大幅に向上します。
特に長い配線経路や複雑な曲がりがある場合に効果を発揮し、作業効率と安全性の確保に欠かせない部材です。
プルボックスの主な用途
プルボックスは、建築電気設備やプラント配線、道路照明設備など幅広い分野で利用されます。
例えば、建物の天井裏や壁面に設置し、電線の方向転換や分岐を容易にするほか、保守点検時のアクセスを確保する役割も果たします。
また、産業施設では動力ケーブルや制御ケーブルをまとめる際に使われ、付属品として仕切り板や溶融亜鉛メッキ処理された製品もあり、耐久性や耐食性を高めています。
これにより、屋外環境でも長期にわたり安定した性能を維持することが可能です。
プルボックスを導入することで、施工の効率化・安全性の向上・メンテナンス性の改善といった利点が得られ、電気設備全体の品質や信頼性を支える重要な存在となっています。
プルボックスの種類
材質による分類
プルボックスは使用される材質によって性能や適用範囲が異なります。代表的なものに、ステンレス製、鉄製、樹脂製があります。
ステンレス製は耐食性に優れ、屋外や湿気の多い場所でも長期間使用できるため、信頼性を重視する現場で多く採用されます。鉄製はコストを抑えつつ十分な強度を確保でき、一般的な屋内設備に広く利用されています。
一方、樹脂製は軽量で加工しやすく、資材コストも低いため、短工期の工事や一時的な設置にも適しています。
このように、材質ごとに特性が異なるため、使用環境や設置場所に応じて最適な材質を選ぶことが重要です。
形状による分類
プルボックスは形状によっても分類されます。
一般的には直方体型や角形が主流ですが、スペースの制約や設置条件によって円形タイプや特殊サイズのものも存在します。
直方体型は内部に余裕があり、大きなケーブルや複数の電線管を収めやすいのが特徴です。
円形は狭い場所やデザイン性を重視するケースに適しています。
さらに、角形は配管の直線接続や直角接続に便利で、最も汎用的に使われるタイプです。
このように形状によるカテゴリ分けを理解することで、用途やスペースに合わせた効率的な選定が可能となります。
プルボックスの設置方法
基本的な設置手順
プルボックスを設置する際には、まず必要な道具を準備します。
ドライバーやネジ、水平器などが一般的に使用される工具です。
次に設置場所を選びますが、電源や配線の近くで作業性が良く、点検や補修の際にもアクセスしやすい位置が理想です。
最後に、プルボックスを取り付ける際は、水平を確認しながらしっかりと固定し、仕上げがきれいになるよう注意します。
カタログや仕様を確認しておくと、適切なサイズ選定や配線スペースの確保にも役立ちます。
注意すべきポイント
設置作業を始める前に、必ず電源を切って安全を確保しましょう。
配線を整理することも重要で、クリップやテープを用いることで後のメンテナンスが容易になります。
さらに、屋外や湿気の多い場所に設置する場合には、防水仕様のプルボックスを選ぶか、防水対策を施すことが求められます。
これにより、劣化や故障を防ぎ、長期的に安定した使用が可能となります。
詳細な情報は製品ページやメーカーのサイトで確認し、現場環境に合った設置方法を選ぶことが大切です。
プルボックスの選び方
使用環境に応じた選定
プルボックスを選ぶ際は、まず使用する環境を考慮することが重要です。
特に屋外で使用する場合は、防水性や耐久性を必ずチェックしましょう。
また、設置スペースの広さや配線の取り回しやすさも確認することで、後の利用トラブルを防げます。
検索や採用情報などを参考に、自分の環境に合った製品を選択すると安心です。
コストと性能のバランス
プルボックスは価格だけでなく性能も考慮して選びましょう。
まず予算を設定し、その範囲内で必要な性能を満たす製品を探すのが基本です。
初期コストが安い製品でも、耐久性が低ければ長期的に交換やメンテナンスの費用がかかり、結果的に割高になります。
民間利用であっても、性能とコストのバランスを重視した選択が大切です。
プルボックスのメンテナンス
定期的な点検の重要性
プルボックスは電気設備の一部として重要な役割を担っているため、定期的な点検が欠かせません。
最低でも年1回の点検を行い、特に使用頻度の高い現場では、より短い間隔でのチェックが望まれます。
点検を怠らず、早期に異常を発見することで安全性を高められます。
また、会社や電工といった専門家に依頼すれば、国土交通省の基準に沿った適切な評価が得られるため安心です。
劣化のサインと対策
プルボックスの劣化は、異音や異臭、外観のひび割れといったサインで現れます。
こうした兆候を確認したら、放置せずすぐに点検・対応を行うことが重要です。
防水や耐候性を強化し、さび止め処理を施すことで、劣化の進行を防ぐことができます。
必要に応じて部品交換や修理を行うことで、長期的な安全性と信頼性を確保できます。
FAQ（よくある質問）
Q1. プルボックスとは何ですか？
A1. プルボックスとは、電線管を通した配線を引き込みや分岐するためのボックスです。内部に空間を設けることで、配線作業を容易にし、電線の保護やメンテナンス性を高めます。
Q2. プルボックスとアウトレットボックスの違いは？
A2. アウトレットボックスは照明やコンセントなど器具を取り付けるためのボックスであるのに対し、プルボックスは配線を通したり分岐したりするために用いられます。用途が異なるため、設置する場所や目的に応じて使い分けが必要です。
Q3. プルボックスの材質は何を選べば良いですか？
A3. 使用環境によって選びます。屋内では樹脂製や鋼製、屋外や湿気の多い環境ではステンレス製や溶融亜鉛メッキ鋼板製が一般的です。耐候性や防水性も重要な選定ポイントです。
Q4. プルボックスのサイズはどう決めますか？
A4. 通す電線の本数や太さ、将来的な増設の有無を考慮して決めます。配線に余裕を持たせることで作業性や安全性が向上します。
Q5. プルボックスの点検はどのくらいの頻度で必要ですか？
A5. 最低でも年1回は点検を行うことを推奨します。特に屋外設置や多湿環境の場合は劣化が早いため、より頻繁な点検が望ましいです。
Q6. プルボックスは防水仕様にできますか？
A6. 防水性能を持つ製品や、防水パッキン・コーキング処理を施したタイプがあります。屋外や雨水がかかる場所では必ず防水仕様を選びましょう。
まとめ
プルボックスは、電線管工事において配線の引き込みや分岐をスムーズに行うために欠かせない部材です。
材質や形状の種類は多様であり、使用環境や設置場所に応じて最適なタイプを選ぶことが求められます。
設置に際しては安全確保や防水対策を徹底し、適切に取り付けることが重要です。
また、定期的な点検やメンテナンスを行うことで、長期的に安全で安定した配線環境を維持できます。
プルボックスの正しい知識と選定・設置・管理を行うことで、電気設備の信頼性が大きく向上します。
