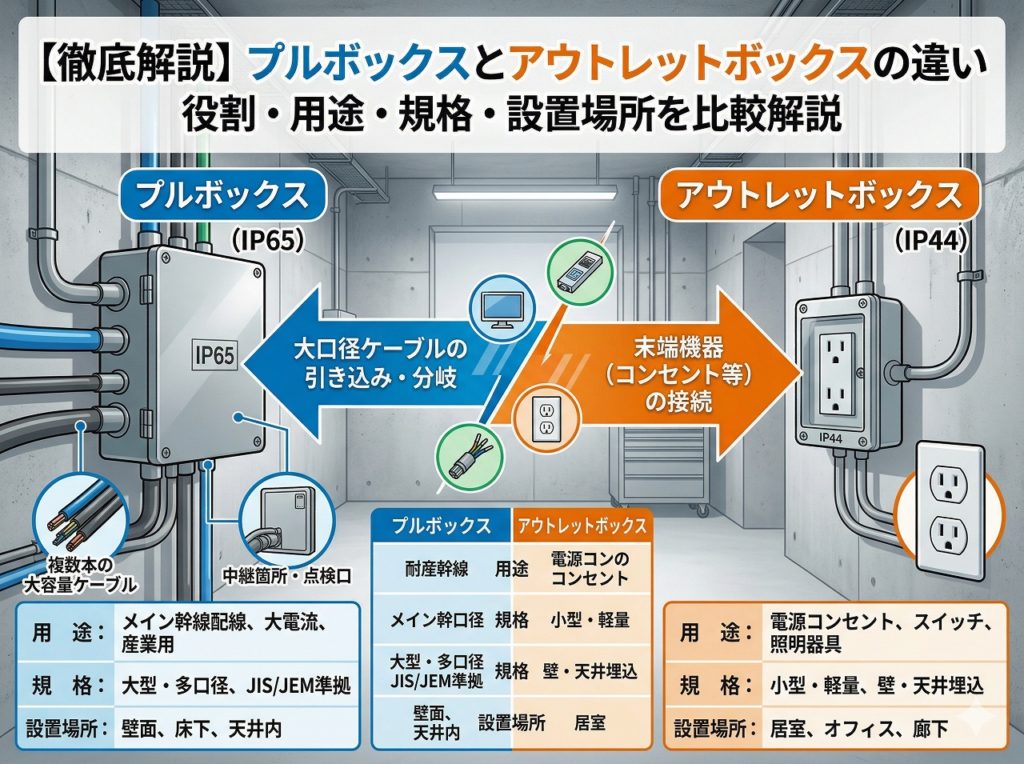

プルボックスとは？アウトレットボックスの違い｜用途・規格・設置場所を徹底解説
アウトレットボックスプルボックスの基本知識
アウトレットボックスとは？
アウトレットボックスとは、電気配線を接続・分岐するためのボックスです。
主にコンセントや照明器具の取り付け位置に設置され、電線を安全に収める役割を果たします。
内部で電線同士を結線し、外部から見える部分にはコンセントやスイッチを取り付けるのが一般的です。
特長としては以下の点が挙げられます。
- 用途：家庭やオフィスの壁面・天井に設置され、コンセントや照明の電源供給を行う
- 規格：JIS規格に基づいてサイズや材質が定められており、代表的な寸法は102mm×102mmや119mm×119mm
- 材質：樹脂製、金属製（鋼板、SUS）、耐火仕様など用途に応じて選択可能
設置にあたっては、必ず規格に沿った部材を使用することが求められます。
電線の固定にはねじや専用金具を用い、内部で電線が過度に曲がらないように施工することが重要です。
プルボックスとは？
プルボックスは、電線管の中継や配線の引き込みを容易にするためのボックスです。内部に器具を収めることはなく、主に電線を通線したり分岐したりするための空間を確保する役割を持っています。
特長としては以下の点があります。
- 役割：長い配管経路や複雑な曲がり部分で、電線をスムーズに通すために設置される
- 違い：アウトレットボックスが「器具取り付けを伴う」のに対し、プルボックスは「配線を通す・中継するための空間」
- サイズ：JISによる厳密なサイズ規格はなく、150mm角から400mm角以上まで多様。現場に合わせた特注製作も多い
- 材質：鋼板、ステンレス、ZAM鋼板、樹脂など多様で、屋内外や使用環境に応じて選定可能
メリットは、大規模な電気工事や産業施設での柔軟性の高さにあります。
規格品に縛られないため、施工現場の条件に合わせて自由に設計・加工できるのが特徴です。

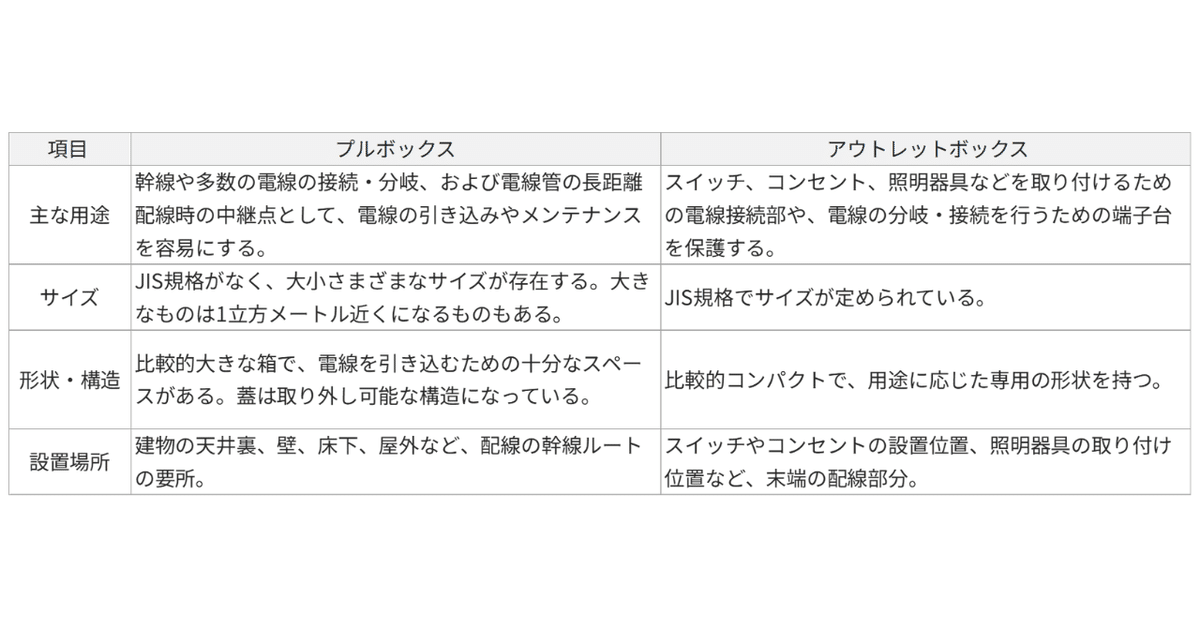

アウトレットボックスとプルボックスの違い
機能の違い
アウトレットボックスとプルボックスは、いずれも電気配線を安全に収めるためのボックスですが、役割には明確な違いがあります。
- アウトレットボックス：コンセントや照明器具の取り付けを前提としたボックス。内部で電線を結線し、外部へ電源を供給する役割を持ちます。家庭やオフィスで日常的に使われる、最も身近な電材のひとつです。
- プルボックス：配管経路が長い場合や複雑なルートを取る場合に設置され、電線を通線・分岐・中継するための空間を確保します。内部には器具を設置せず、配線作業を容易にすることが目的です。
つまり、アウトレットボックスが「電源を取り出すための器具取り付け部」であるのに対し、プルボックスは「電線を通すための中継部」という違いがあります。
設置場所の違い
設置場所についても、それぞれの特徴がはっきりしています。
- アウトレットボックス：壁面や天井など、コンセントやスイッチ、照明器具を取り付ける位置に設置されます。住宅やオフィスなど、建物内部の電気工事において必須の部材です。
- プルボックス：建物の梁や天井裏、床下、屋外の電気室など、配線の中継地点や分岐点に設置されます。長距離配線や大規模な電気工事に対応するため、施工現場では欠かせません。
設置基準としては、電線の曲げ半径や施工性を考慮し、電線に無理がかからない場所に配置することが重要です。
アウトレットボックスの種類と選び方
一般的なアウトレットボックスの種類
アウトレットボックスには、用途・設置場所・材質によってさまざまな種類があります。適切に選ぶことで、安全性と施工性が大きく向上します。
主な種類は以下の通りです。
- 埋め込み型ボックス：壁や天井内部に収めるタイプ。住宅やオフィスで最も多く使用され、見た目がすっきりするのが特長です。
- 露出型ボックス：壁の表面に取り付けるタイプ。工場や倉庫など、施工性やメンテナンス性を優先する現場で利用されます。
- 屋外用ボックス：防水性・耐候性を強化した仕様。樹脂製や金属製があり、雨風にさらされる環境でも使用可能です。
- 多機能型ボックス：複数の配線や分岐を収納できる大型タイプ。電気設備が多い現場で選ばれることがあります。
材質も重要な判断基準です。
- 樹脂製：軽量で施工しやすく、コストも抑えられる。屋内で多く使用される。
- 金属製（鋼板・ステンレスなど）：強度や耐久性に優れ、耐火性やシールド性能を必要とする場合に利用される。
設置方法としては、壁面・天井・床下などさまざまな選択肢があり、現場の条件に合わせた選定が必要です。
選び方のポイント
アウトレットボックスを選定する際には、以下の点を確認することが大切です。
- 必要な機能を明確にする
コンセントや照明器具の設置、電線の分岐など、用途に応じて機能を整理します。 - サイズと形状を確認する
一般的な規格サイズ（例：102mm角、119mm角）に加え、分岐数や収納する電線の量によって適切な寸法を選びます。設置場所に合った形状を選ぶことで、施工がスムーズに進みます。 - 材質と品質を考慮する
樹脂製はコスト面で有利ですが、耐久性や耐火性が必要な場合は金属製を選択する方が安全です。メーカーごとに製品仕様が異なるため、カタログや一覧表で比較・検索しておくと安心です。 - コストパフォーマンスを重視する
安価なものも存在しますが、耐久性や安全性を犠牲にしてはいけません。施工後のメンテナンスコストまで考えた選定が求められます。
アウトレットボックスは「どのような電気工事を行うか」「どんな建物に設置するか」で最適な選択肢が変わります。
分岐数・設置環境・材料の特性を整理し、自社の工事内容に合った製品を選ぶことが、効率的で安全な施工につながります。
アウトレットボックスの設置方法と注意点
設置手順の解説
アウトレットボックスを正しく設置するためには、適切な道具・材料の準備と、順序を守った施工が重要です。以下に基本的な流れを解説します。
必要な道具・材料の例
- アウトレットボックス本体
- 配管（PF管、CD管など）
- 固定金具、ねじ、ビス
- 絶縁テープ、圧着スリーブ
- ドライバー、電動ドリル、水平器
設置手順（基本例）
- 設置場所を決める
壁面や天井のどの位置に取り付けるかを設計図に基づいて決定します。照明器具やコンセントの位置との兼ね合いを考慮することが必要です。 - 配管の取り回しを確認する
電線を通すルートを確認し、ボックスまでの配管を設計します。無理な曲げや急な折れがないように調整します。 - アウトレットボックスを固定する
壁の下地材や金属枠にねじや固定金具を用いて取り付けます。水平器を使い、傾きがないように調整することが重要です。 - 配線を引き込み、接続する
配管を通して電線をボックス内部に引き込み、スリーブや絶縁テープで確実に接続します。 - カバーを取り付ける
内部の結線が完了したら、専用のカバーを取り付けて施工完了です。
このように、設置場所の選定・配管ルートの確認・確実な固定の流れに沿って施工すれば、安定した電気設備を構築できます。
設置時の注意点
設置作業では、いくつかの重要な注意点があります。
- 安全対策を最優先にする
作業前に必ず電源を切り、感電防止措置を取ります。特に既設の電気設備を扱う場合は、安全確認が欠かせません。 - 配線の取り扱いに注意する
配線の長さを適切に確保し、内部で無理なく収まるように施工します。過度に曲げると断線や絶縁不良の原因となります。 - 設置後の確認作業を徹底する
配線の接続が正しいかをテスターなどで確認し、誤配線がないことをチェックします。また、カバーの固定状態や周囲の建材との干渉も確認が必要です。 - 施工基準を守る
JISや電気設備技術基準に基づき、強度・耐火性・防水性が求められる環境では適切な材質のボックスを使用することが求められます。
アウトレットボックスは、正しい設置と安全確認を行うことで初めて電気設備として機能する部材です。
施工後のトラブルを防ぐためにも、設置の基本と注意点を確実に押さえておく必要があります。
まとめと今後の展望
アウトレットボックスの重要性
アウトレットボックスは、電気設備において安全性を確保するために不可欠な部材です。
電線の接続部分を確実に収納し、火花や発熱による事故を防ぐことで、火災リスクを大幅に低減します。
また、配線を整理することで施工性が向上し、後のメンテナンスや改修工事も効率的に進められます。
さらに、効率的な電源管理という点でも重要です。
複数のコンセントや照明器具を一元的に接続できるため、オフィスや住宅における電気設備の基礎を支える存在となります。
近年は、デザインの多様性も求められています。
一般的なコンクリート造の建物だけでなく、木造住宅や商業施設でも、空間に合わせた形状や仕上げの製品が選ばれるようになりました。
これにより、実用性だけでなくインテリア性を考慮した電気設備の構築が可能になっています。
プルボックスの役割と今後
プルボックスは、長距離や複雑な配線を整理整頓し、電気工事を効率化するための中継点として重要な役割を果たしています。
内部には器具を設けず、電線を通す・分岐させるための空間を確保することで、配線の美観と安全性を同時に確保できます。
今後は、技術革新によってさらなる進化が期待されています。例えば、配線作業を効率化するための新しい固定機構や、スイッチ・ケーブルの組み合わせに対応した多機能ボックスが登場する可能性があります。
また、IoTやスマート電気設備の普及により、プルボックスもデータ配線や低電圧回路への対応が求められるでしょう。
さらに、持続可能性への対応も重要なテーマです。
樹脂製品のリサイクル性向上や、環境負荷を抑えた表面処理（クロムフリー処理や新しいめっき技術）など、環境配慮型の製造方法が拡大しています。
プルボックスは今後も、安全性・施工性・環境性能を兼ね備えた電気設備の基盤部材として発展を続けることが期待されます。
実務に役立つ補足情報
設置後のメンテナンスとトラブルシューティング
アウトレットボックスやプルボックスは設置して終わりではなく、定期的な点検とメンテナンスが欠かせません。
- 点検項目：電線接続部のゆるみ、絶縁テープやスリーブの劣化、結露や錆の有無を確認
- 清掃方法：内部のホコリを除去し、水分がたまりやすい箇所を乾燥させる
- 異常時の兆候：焦げ跡、異臭、変色が見られる場合は早急に調査が必要
- 交換の目安：樹脂製は経年劣化によるひび割れ、金属製は錆や腐食が進行した時点で交換を検討
これらを定期的に実施することで、長期にわたり安全な電気設備運用が可能となります。
屋外や特殊環境での使用事例と対策
屋外や工場など特殊な環境では、耐久性と環境適応性が重要です。
- 屋外利用：防水・防塵仕様のアウトレットボックス、防錆処理されたプルボックス（例：溶融亜鉛めっき、ステンレス製）
- 工場・公共施設：耐油性・耐薬品性を備えた材質を使用し、ケーブルの劣化を防ぐ
- 具体事例：街灯の配線ボックス、工場ラインの配線中継、公共施設の大規模配線設備
- 対策：パッキン付きカバー、防水性樹脂、特殊塗装で環境リスクを軽減
施工時に環境条件を考慮することで、耐候性・耐腐食性の高い電設資材選定が可能になります。
