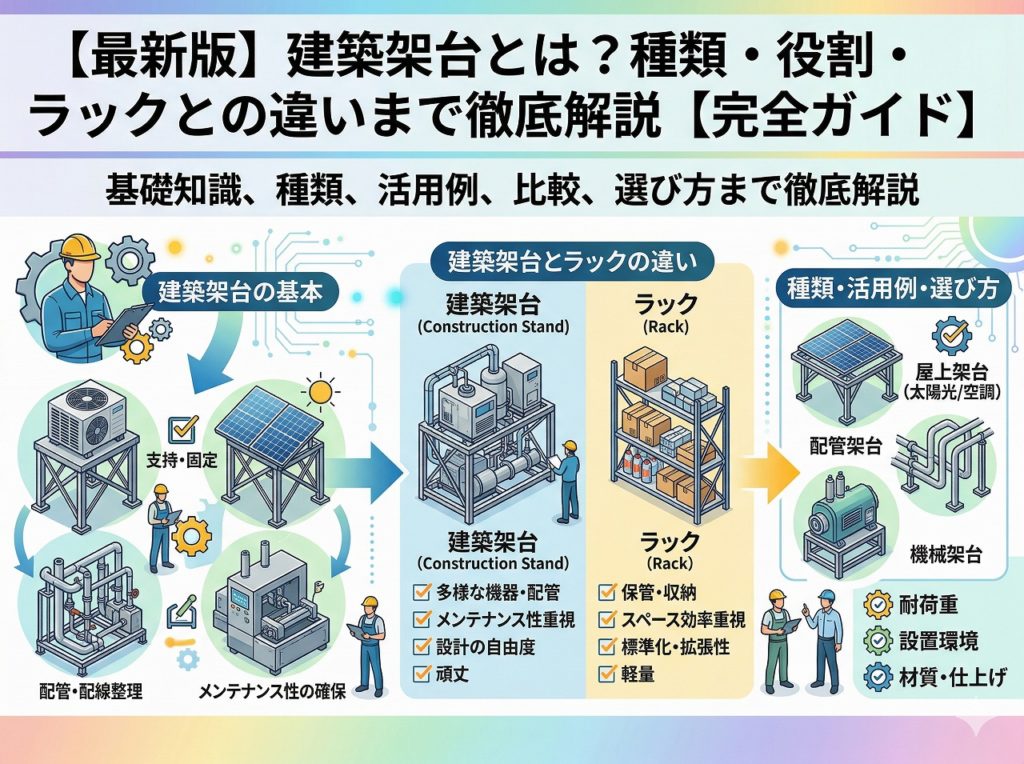

建築架台とは？種類や役割、ラックとの違いまで徹底解説【完全ガイド】最新版
建築架台とは？基本概念と役割
建築架台とは、建築物や設備に必要な機器・装置を安全かつ安定的に支えるために設置される構造物を指します。
主に鋼材やアルミ材などの金属を用いて製作され、荷重を分散させて建物本体への負担を軽減する役割を持ちます。
単なる支持台ではなく、建築基準法や各種規格に適合した強度設計が求められる点が特徴です。
建築架台の主な役割は以下のとおりです。
- 荷重支持：大型空調機器や配管、ダクト、太陽光パネルなどの重量をしっかり支える。
- 安全性の確保：地震や風圧に耐えられるように設計され、設備の転倒や破損を防ぐ。
- 施工効率の向上：現場条件に合わせて高さ・幅を調整でき、施工作業を効率化する。
- 建物保護：機器の荷重を分散させ、建物本体や屋根・床に過剰な負担をかけない。
具体的な用途例としては、ビルや工場の屋上に設置される空調機器の支持架台、商業施設の電気設備や配管を保持するための建築架台、さらには太陽光発電システムのパネルを固定する専用架台などが挙げられます。
これらはすべて、建築架台がなければ成立しない重要な構造物です。
つまり、建築架台は「機器を設置するための土台」であると同時に、建物と設備を守るための重要な安全装置でもあります。
建築架台とラックの違い
建築現場や設備工事でよく混同されやすいのが「建築架台」と「ラック」です。
両者はどちらも機器や配管を支える役割を持ちますが、構造や用途には明確な違いがあります。
構造的な違い
- 建築架台：H鋼、アングル鋼、チャンネル鋼などの鋼材を組み合わせ、溶接やボルト接合で製作される。建築基準法や構造計算に基づいた強度設計が求められるため、大型設備や重量物に対応可能。
- ラック：主に軽量鋼材やユニストラット（チャンネル材）を使用し、ボルト・ナットで簡易的に組み立てられる。軽量な配管やケーブル支持に用いられるケースが多い。
用途の違い
- 建築架台
- 空調機器や発電機、ポンプユニットなど重量物の支持
- 屋上・屋外に設置される大型設備の基礎構造
- 耐震・耐風設計が必要な建築設備
- ラック
- 配線ダクトや軽量配管の保持
- 室内のケーブルマネジメント
- 設備の補助的な支持
このように、建築架台は「重量物や大型設備を支える基礎構造」、ラックは「比較的軽量な配管・ケーブル支持」と役割が分かれています。
現場で誤用すると安全性や耐久性に大きな影響を及ぼすため、用途に応じて正しく選定することが重要です。
建築架台の種類と特徴
建築架台は、設置環境や支持する設備の重量、耐久性の要件によって材質や構造が異なります。
ここでは代表的な材質別の架台について解説します。
ステンレス架台の特性
- 特徴：錆びに強く、耐久性に優れる。特に水回りや屋外など、湿気・雨水にさらされる環境で有効。
- 用途：食品工場、医療施設、屋外機器の基礎など、衛生面や防錆性が求められる現場。
- メリット：メンテナンス頻度を減らせるため、ライフサイクルコストを抑えられる。
スチール架台の利点
- 特徴：強度が高く、大型設備や重量物に対応可能。溶融亜鉛メッキや塗装で防錆処理を施して使用するのが一般的。
- 用途：空調機器・発電機・ポンプ架台など、建築現場の多くで採用される標準的な材質。
- メリット：コストパフォーマンスに優れ、特注設計にも柔軟に対応可能。
アルミニウム架台のメリット
- 特徴：軽量で施工性に優れ、現場での運搬や組立が容易。耐食性も高く、錆びにくい。
- 用途：太陽光パネル架台や屋上軽量設備の支持構造など。
- メリット：軽量性により施工時間を短縮でき、耐久性と扱いやすさを両立。
このように、建築架台は「使用環境」と「支持する荷重」に応じて最適な材質を選ぶことが重要です。
材質ごとの特性を理解することで、より効率的かつ安全な設計・施工が可能になります。
建築架台設計の重要ポイント
建築架台は単に設備を支えるだけでなく、建築物全体の安全性や耐久性に直結する重要な要素です。
ここでは設計時に特に注意すべきポイントを解説します。
荷重計算と安全性
- 架台設計では、設置する設備の重量（静的荷重）に加え、稼働時に発生する振動や衝撃（動的荷重）も考慮する必要があります。
- 安全率を十分に取った設計を行うことで、長期的に安定した使用が可能となります。
- 特に大型空調機や発電機を支える場合は、想定以上の荷重がかかるケースもあるため、専門的な構造計算が不可欠です。
耐震設計の考慮
- 日本の建築基準法では、耐震性能を満たす設計が求められます。
- 架台も例外ではなく、地震時に設備が転倒・落下しないようにアンカー固定や制震装置の導入が必要です。
- 特に病院・公共施設・データセンターのような止められない設備には、耐震設計が欠かせません。
材料選定のポイント
- 設置環境（屋内か屋外か、湿気や塩害の有無）に応じて最適な材質を選びます。
- 屋外・高湿度 → ステンレスや溶融亜鉛メッキスチール
- 軽量・施工性重視 → アルミニウム
- 材料コストとメンテナンスコストの両方を考慮し、ライフサイクルコストの観点から判断するのが理想です。
建築架台の設計は、安全性・耐久性・経済性をバランスよく満たすことが重要です。
これらのポイントを押さえることで、現場ごとに最適な架台を選定・設計できます。
建築架台製作の流れと工程
建築架台は設計図面だけで完成するものではなく、材料の準備から加工、組立、検査まで多くの工程を経て製作されます。
ここでは一般的な流れを紹介します。
材料の調達と準備
- 設計段階で選定された材質（ステンレス、スチール、アルミなど）を調達します。
- 錆止めや表面処理が必要な場合は、材料段階でメッキや塗装の指定を行います。
- 材料に不良がないかを確認し、寸法精度を確保した状態で加工工程に進みます。
加工と組立の工程
- 切断加工：鋼材を図面に基づき必要な寸法にカットします。
- 穴あけ・曲げ加工：ボルト固定や溶接のための穴加工、形状に合わせた曲げを行います。
- 溶接・ボルト組立：設計通りに各部材を接合し、架台としての形を形成します。
- 表面処理：防錆や耐候性を高めるために塗装や溶融亜鉛メッキを施す場合があります。
最終検査と品質管理
- 寸法が図面通りに仕上がっているか、溶接部に不具合がないかを確認します。
- 荷重試験や耐震試験を行う場合もあり、特に公共施設や重要設備向けでは厳しい基準が求められます。
- 検査をクリアした製品のみが現場へ出荷され、施工に使用されます。
建築架台はこのように複数の工程を経て製作されるため、工程管理の精度が品質と安全性を左右する大きな要素となります。
建築架台に関するよくある質問（FAQ）
Q1. 建築架台とは何ですか？
A. 建築架台とは、設備機器や配管、ダクトなどを支えるための構造物です。現場の環境や荷重条件に応じて設計・製作され、建物の安全性や施工性を高める役割を果たします。
Q2. 架台とラックの違いは何ですか？
A. ラックは物品を収納・整理する棚を指すのに対し、架台は設備機器や重量物を支えるための構造物です。ラックは軽量物中心、架台は重量物や設備固定が中心という点で異なります。
Q3. 建築架台にはどんな種類がありますか？
A. 主にステンレス架台、スチール架台、アルミ架台の3種類があります。耐食性や強度、軽量性といった特性が異なり、使用環境やコストに応じて選定されます。
Q4. 架台の設計で重要なポイントは何ですか？
A. 荷重計算、安全性、耐震性、材料選定が特に重要です。設置場所や使用条件によっては、塩害対策や耐久性を考慮した特殊な材料や処理が必要になります。
Q5. 建築架台の製作にはどれくらいの期間がかかりますか？
A. 規模や仕様によって異なりますが、小型の架台であれば数日～1週間程度、大型で特注仕様のものは数週間かかることもあります。納期を短縮するためには、早い段階での設計確定がポイントです。
Q6. 建築架台はリサイクル可能ですか？
A. はい。スチールやアルミなど金属素材を使用しているため、多くの場合リサイクルが可能です。特に近年は環境配慮の観点から、再利用やリサイクルを前提にした設計が進んでいます。
まとめ
建築架台は、設備機器や配管、ダクトなどを支えるために欠かせない構造物であり、安全性と施工性を大きく左右します。
ステンレス、スチール、アルミといった材質ごとに特性が異なり、耐食性や強度、コスト面を考慮して選定することが重要です。
また、架台とラックは用途や構造に明確な違いがあり、特に建築現場では荷重計算や耐震設計を踏まえた架台の設計が必要となります。
製作工程においても、材料調達から加工、最終検査まで一貫した品質管理が求められます。
近年は環境配慮の観点から、リサイクル性や持続可能性が重視されるようになっており、建築架台の設計・製作にもその意識が反映されています。
適切な設計と選定を行うことで、建物全体の耐久性や安全性を高めることができるため、建築架台はまさに「縁の下の力持ち」といえる存在です。
